氣動三片式球閥

產品中心 > 氣動閥門 > 氣動三片式球閥

氣動三片式球閥

產品型號:Q611F
公稱通徑:DN10~100mm
公稱壓力:PN1.6~6.4MPa
連接形式:內螺紋、卡箍、焊接
介質溫度:W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質:碳鋼(C)、不銹鋼(P4、P6)
分享到:

氣動三片式球閥特點
防爆、開關、定位器

采用固定式閥芯設計、啟閉力矩小、壽命長

球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便

雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的懸濁液及粘性介質


技術規范
設計依據GB標準ANSI標準
設計標準GB/12237ANSI B16.34
實驗和檢驗JB/T9092API 598

備注:系列球閥結構長度及連接尺寸可根據客戶要求設計制造


技術參數
公稱通徑DN10~100mm
連接方式內螺紋、卡箍、焊接
氣缸配置AT系列、GT系列及進口執行器系列
氣缸形式雙作用、單作用(彈簧復位)
控制方式開關型、調節型、三段式(開度可選)
公稱壓力16、25、40、64bar(如需更高壓力訂貨時請注明)
氣源壓力雙作用:4~8bar、單作用:5~8bar
介質溫度W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃
環境溫度標準型:-20~80℃
閥體材質碳鋼(C)、不銹鋼(P4、P6)
密封材質聚四氟乙烯(F)、對位聚苯(PPL)、金屬硬密封(H)、硬質合金(Y)

備注:其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

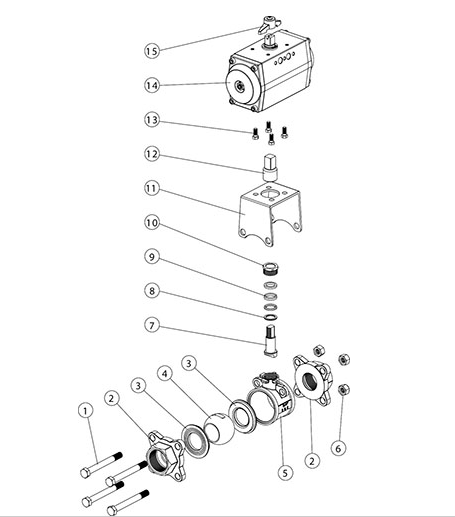

主要零件材質表
序號零件名稱材質序號零件名稱材質
1螺柱不銹鋼3049填料PTFE
2接頭不銹鋼CF8、CF8M、CF3、CF3M10壓蓋不銹鋼304、316
3閥座PTFE、尼龍、對位聚苯、硬質合金11連接支架不銹鋼CF8
4球體不銹鋼304、304L、316、316L12連接套不銹鋼304
5閥座不銹鋼CF8、CF8M13螺栓不銹鋼304
6螺母不銹鋼30414氣動裝置擠出鋁合金
7閥桿不銹鋼304、304L、316、316L15位置指示器塑料
8墊片PTFE

備注:其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

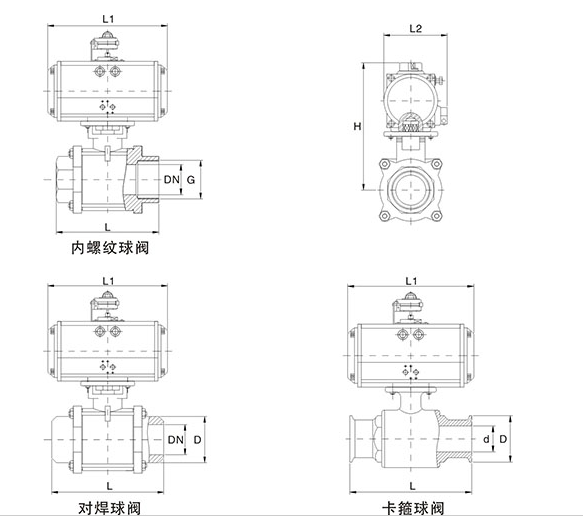

主要外形尺寸-PN16~64(16~64bar)
公稱
通徑
[DN]
外形尺寸 連接尺寸 公稱
通徑
[DN]
卡箍
L L1 L2 H G L L1 L2 H D L L1 L2 H d D
10 63 141 71 188 1/4" - - - - - 19 105 141 71 158 16.1 50.5
12 63 141 71 191 3/8" - - - - - 25 120 159 80 163 22.4 50.5
15 65 141 71 196 1/2" 75 141 71 196 21 32 127 211 95 180 28.8 50.5
20 75 141 71 203 3/4" 85 141 71 203 27 38 137 248 107 213 35.1 50.5
25 82 159 83 163 1" 90 159 83 163 34 45 152 248 107 213 42 64
32 96 211 95 180 11/4" 112 211 95 180 43 51 170 248 107 218 47.8 64
40 105 248 107 208 11/2" 120 248 107 208 49 57 170 269 123 239 53 77.5
50 126 248 107 218 2" 145 248 107 218 61 63 180 315 141 270 59.5 77.5
65 166 269 123 249 21/2" 170 269 123 249 76 76 215 315 141 285 70 91
80 192 315 141 285 3" 200 315 141 285 86 89 235 345 152 337 85 106
100 252 345 152 342 4" - - - - - 102 295 345 152 342 97 119

備注:根據不同的閥門扭矩,不同的氣源壓力以及不同的實際工況,選擇相匹配的執行器其相關外形尺寸也隨之變化

附件選型
電磁閥 雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件 對氣源進行穩壓、過濾、氣缸潤滑
限位開關 遠程反饋開關信號
手操機構 可實現手動開、關閥門
定位器 輸入模擬量信號(4-20mA或者0-10V),調節閥門開度
備注 以上附件不是標準配件,如需配置訂貨時候注明,電磁閥和限位開關有分防爆和不防爆,如需防爆還要注明防爆等級
